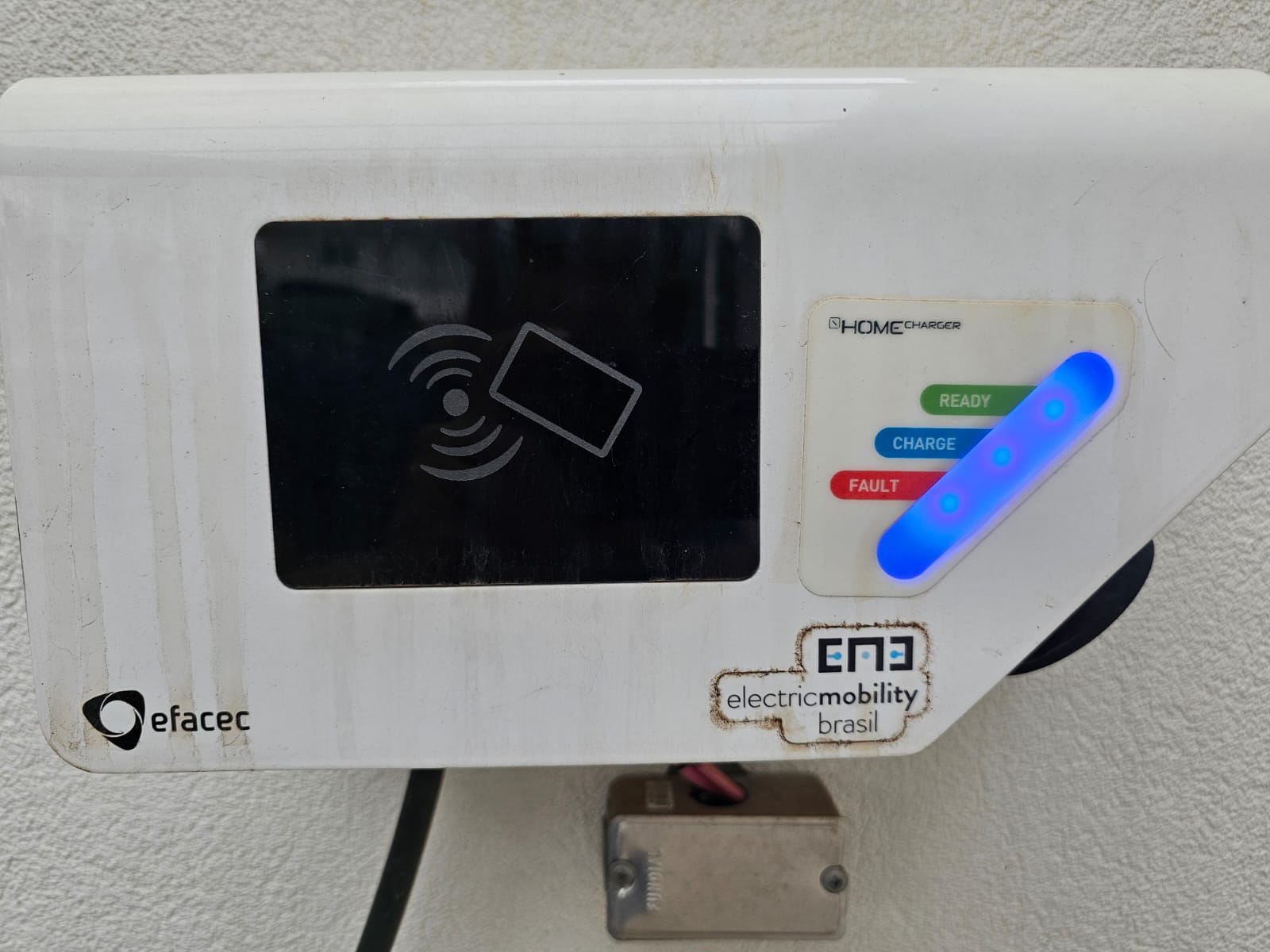

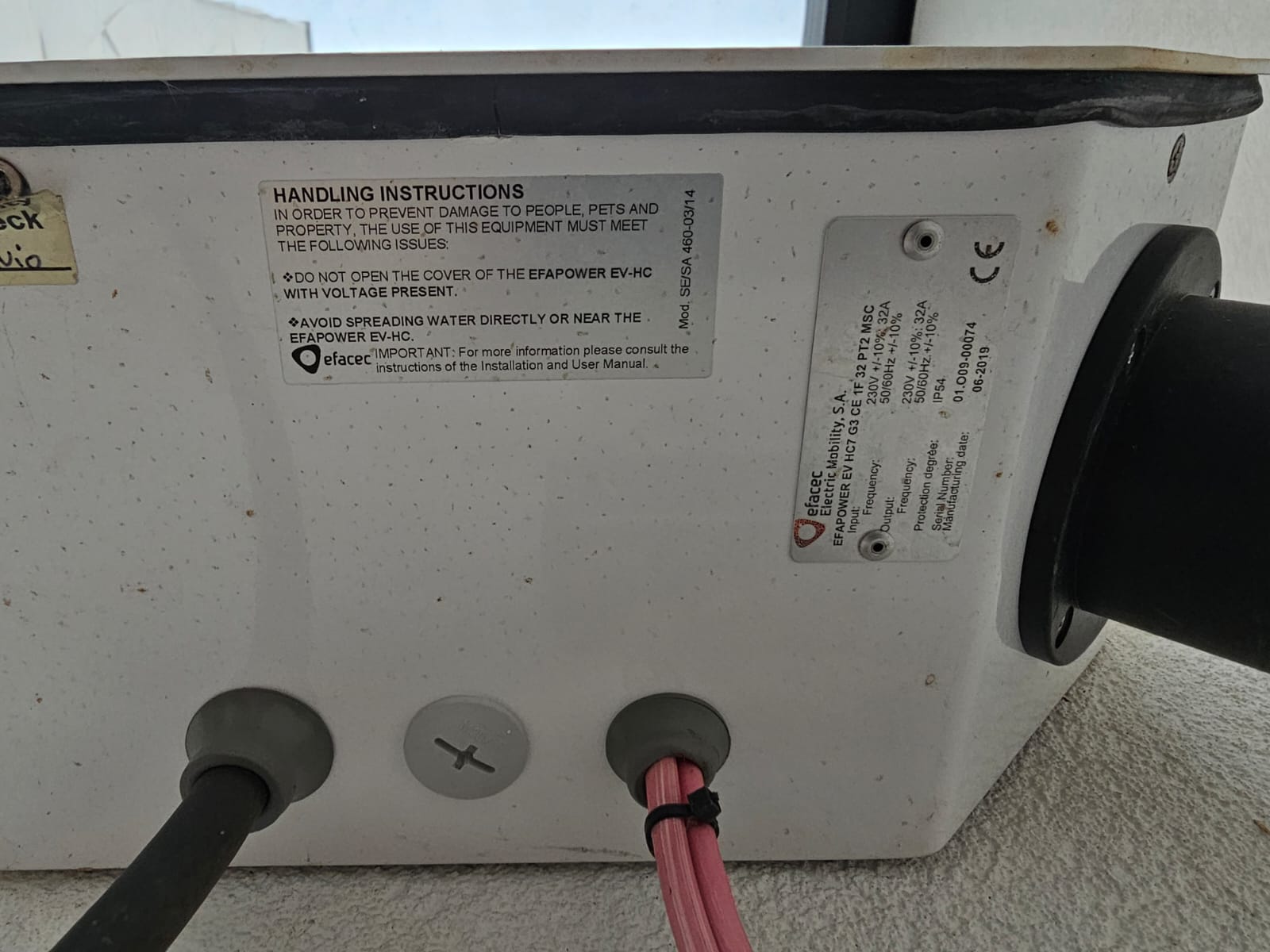

Olá, possuo um Efacec Homecharger com controle de acesso (Access Control, RFID, key switch), modelo Efapower h7 g3.
Alguém sabe como desativar o controle de acesso? Não quero mais ter que passar o cartão toda hora que for carregar o carro.

O manual só indica que o RFID é opcional. Se for um modulo conectado por cabo na placa principal pode ser que só desconectando já libere.

Consegui desativar o carregador fazendo uma gambiarra, mas queria saber o jeito certo de fazer:

@dmfaria você resolveu fazer essa ligação a partir de alguma informação adicional ou somente no chute ?

Tendo identificado qual o conector já facilita bastante.

Um pino indica SW5_V que provavelmente é abreviatura para SWITCH / chave, mas o V pode significar alimentação.

Talvez se encontrar algum código da placa de leitura do cartão facilite configurar qual o melhor procedimento definitivo para isso, pois mesmo essa gambiarra sem nenhuma limitação de corrente pode ser um problema.

Pelo video dá para ver que os terminais utilizados são
SW5_V
RX
GND (esse é o único bem claro o que é)

Para ter certeza eu recomendaria reconectar o leitor de cartão e medir com multímetro :

• entre SW5_V e GND e verificar se tem tensão constante enquanto está bloqueado e enquanto esta desbloqueado permitiria confirmar se o SW5-V é mesmo a alimentação e o sinal vai mesmo pelo RX.
• Depois disso medir entre o RX e o GND

A partir dessas informações daria para chutar com mais precisão se pode ser seguro fazer um jumper em vez de um botão e a partir de qual lado de forma segura.

Esse tipo de borne é padrão recomendo comprar um em vez de utilizar os pinos soltos pois assim tem chance de soltarem e causar um curto.

Esse foi primeiro anuncio que encontrei, deve ter outros com unidade somente da femea.
