Alguns problemas em instalações elétricas / carregadores

[ivanfm]

Organizando alguns problemas que vi nas conversas com diversas pessoas

• Alguns dos problemas de contato não aconteceriam utilizando Terminais para condutores elétricos
• Além disso a NBR 5410 indica que um reaperto das conexões deve ser feito em até 90 dias da instalação e repetido de forma regular

[ivanfm]

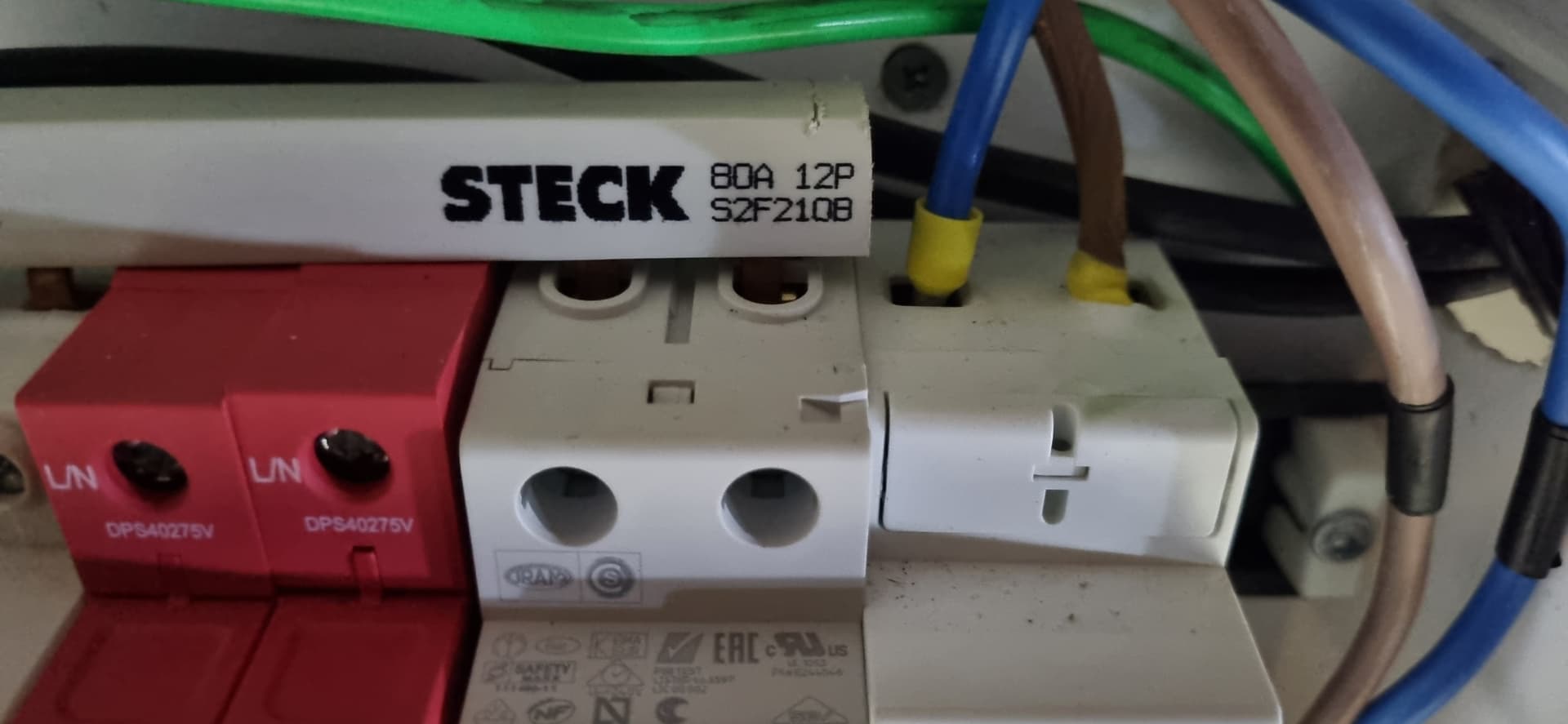

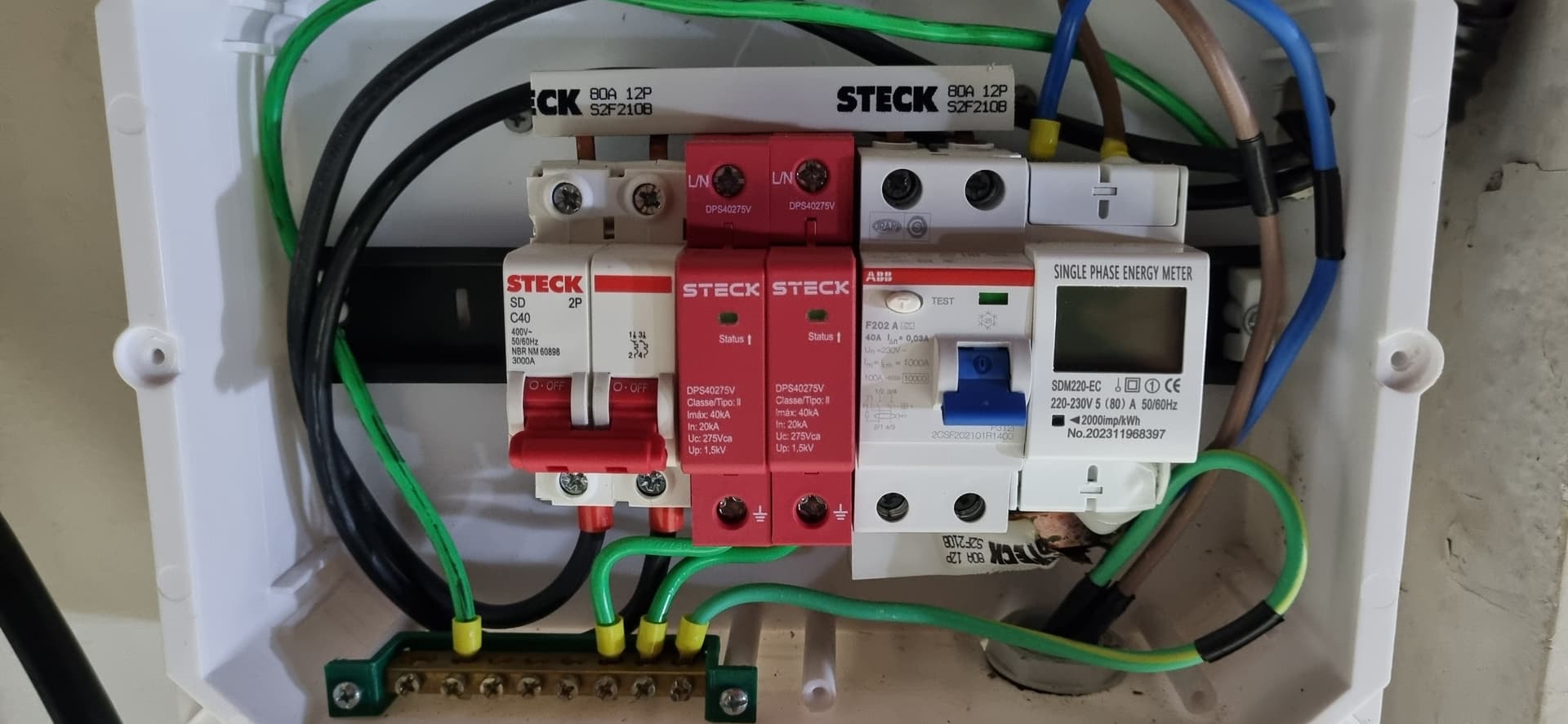

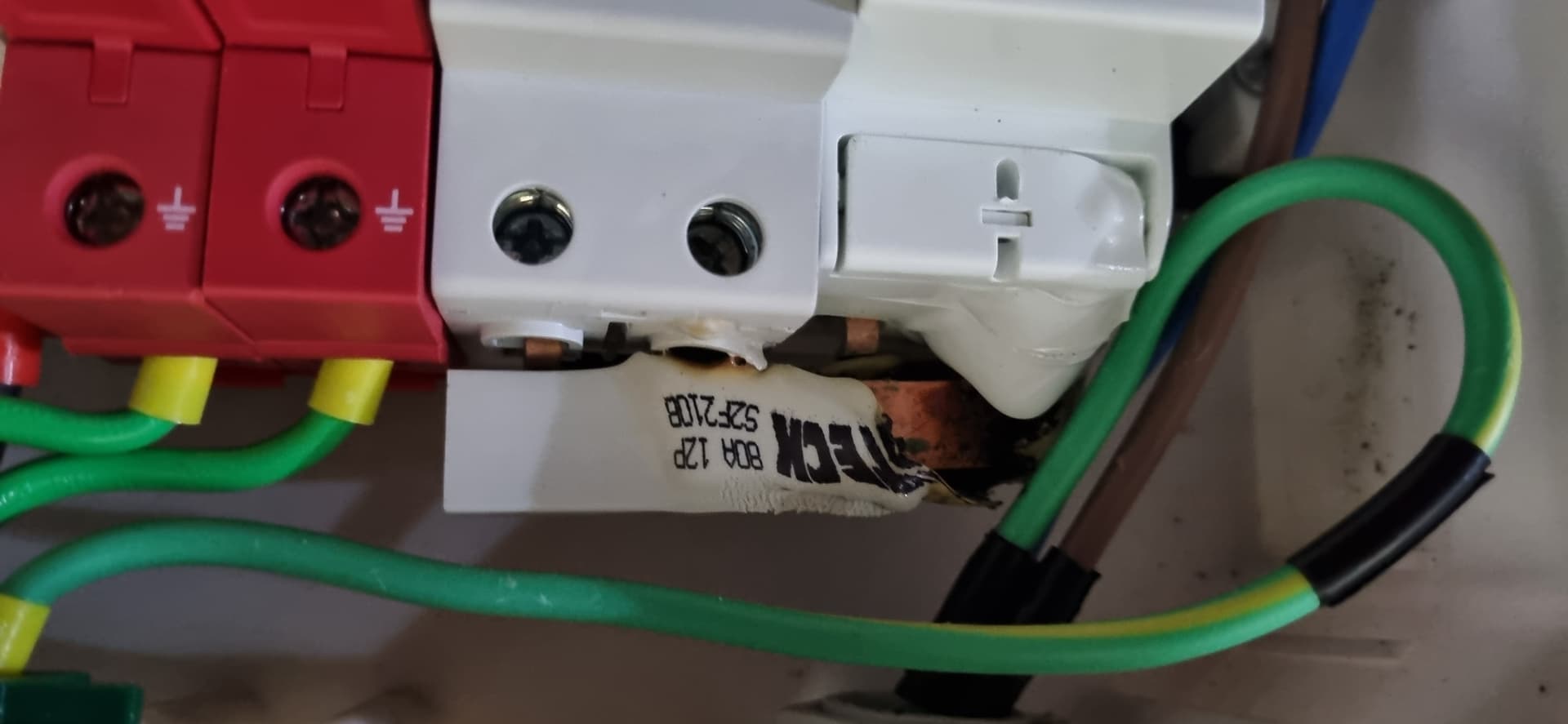

É possível perceber nesse caso que houve um problema na instalação elétrica, o quadro pega fogo mas do conector industrial em diante não existe fogo

Isso pode ter sido causado por dimensionamento errado, falha nas ligações (um ponto de folga pode gerar aquecimento)

[ivanfm]

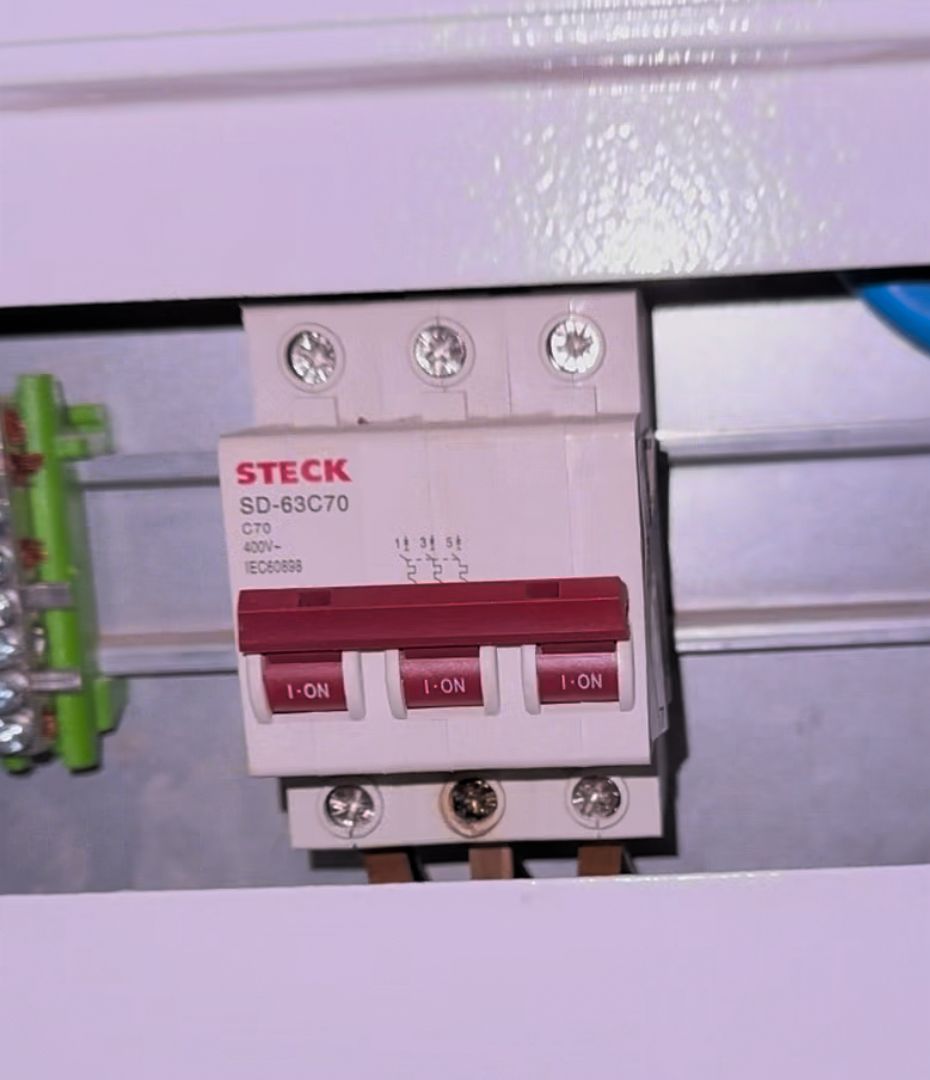

Como pode ser observado o terminal central inferior está com cor mais escura pois o terminal estava folgado, dessa forma houve aquecimento e derretimento do plástico.
Esse disjuntor fica em uma garagem onde existe grande movimentação de veículos, provavelmente a vibração foi soltando o terminal, por isso é importante a verificação dos terminais de tempos em tempos


Esse vídeo mostra um caso parecido onde os disjuntores não foram colocados apertando corretamente e chegou a derreter elementos de barramento e disjuntores

---

Ver no youtube

---

Aqui nesse outro vídeo uma demonstração com camera térmica indicando que ao soltar o parafuso de fixação a temperatura do borne do disjuntor chega aos 80 graus

---

Ver no youtube

---

[ivanfm]

Um caso de barramento com folga que derreteu e foi apresentado no forum Dolphin BYD : https://dolphinbyd.com.br/t/como-fiz-a- ... box/52/149
