Tomadas / Conectores Industriais para alimentação

[ivanfm]

Muita gente chama essas tomadas industriais de tomada STECK pois era uma marca bem comum de encontrar esse tipo de conexão, mas atualmente existem diversas marcas que oferecem esse tipo de produto.

Norma ABNT NBR IEC 60309-1 e NBR IEC 60309-2

• Essas conexões são bem robustas e podem ser utilizadas por horas seguidas na potencia maxima.

• Pelo ótimo custo / benefício a ABRAVEI juntamente com a ABB forneceram diversas tomadas para os associados : Projeto Tomadas para o Futuro ABB / ABRAVEI

• Eu mantenho pelo menos uma dessas tomadas industriais (AZUL 32A) no carro para oferecer de graça a locais que tenham interesse em instalar

• Alguns kits de proteções já vem com esse tipo de tomada integrado : Kits prontos de caixas de proteção para recarga de veículos elétricos

• CUIDADO AO UTILIZAR TOMADAS DESCONHECIDAS, JÁ VI TOMADAS MONTADAS FORA DO PADRÃO, FAÇA MEDIÇÃO COM MULTIMETRO ANTES DE UTILIZAR UMA TOMADA DESCONHECIDA

https://www.mundodaeletrica.com.br/toma ... plicacoes/

STECK :

• https://www.steck.com.br/wp-content/upl ... k-Tite.pdf

  Plugues-e-Tomadas-Industriais-Shock-Tite.pdf

  (6.61 MiB) Baixado 361 vezes

SCAME/ISOTRON:

• http://isotron.com.br/produto/scame-plugues-tomadas/
• http://isotron.com.br/wp-content/upload ... -Scame.pdf
• http://isotron.com.br/wp-content/upload ... -Scame.pdf

TRAMONTINA:

• https://www.tramontina.com.br/6-reforma ... ndustriais

LLT:

• https://connectorllt.en.alibaba.com/pro ... proof.html

SCHNEIDER :

• https://www.brasdistribuidora.com.br/do ... iais-2.pdf

[ivanfm]

Algumas coisas que aprendi sobre esses conectores.

A cor identifica tensão máxima suportada.

• Amarelo - até 130V
• Azul - até 250V
• Vermelho - até 440V

Os terminais são posicionados de acordo com posições horárias.

• É comum a indicação de nh onde n é a posição horária do terra (ex 6h, 9h) .
• Alguns conectores tem a indicação das horas apresentada, outros somente o código.
• Existe um limitador mecânico para evitar a conexão errada que fica posicionado em 6h.

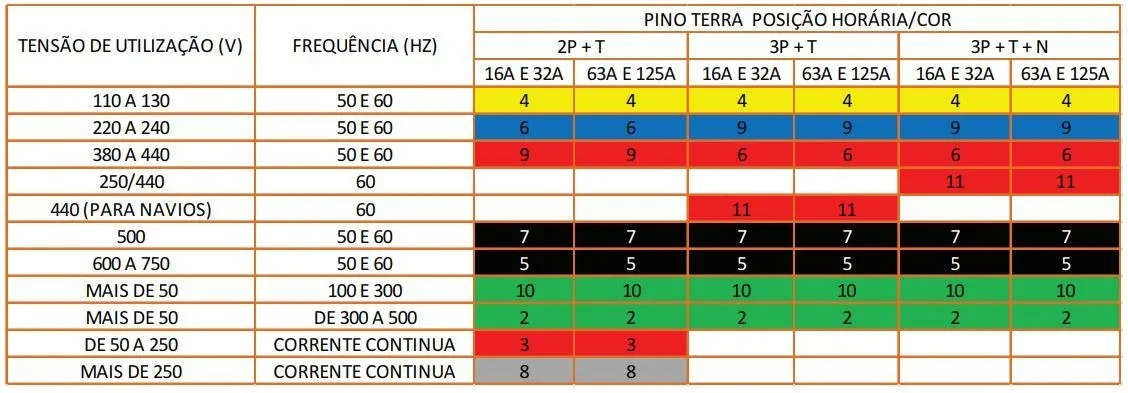

Resumo de tipos e cores


---

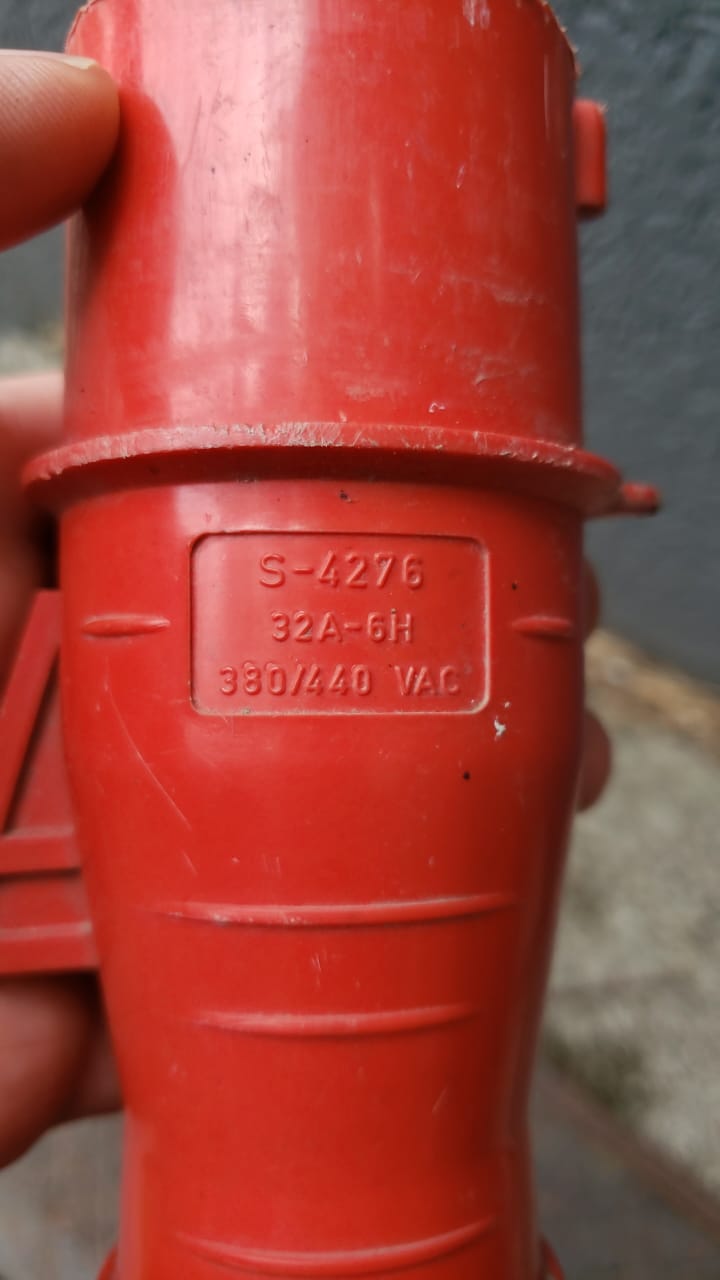

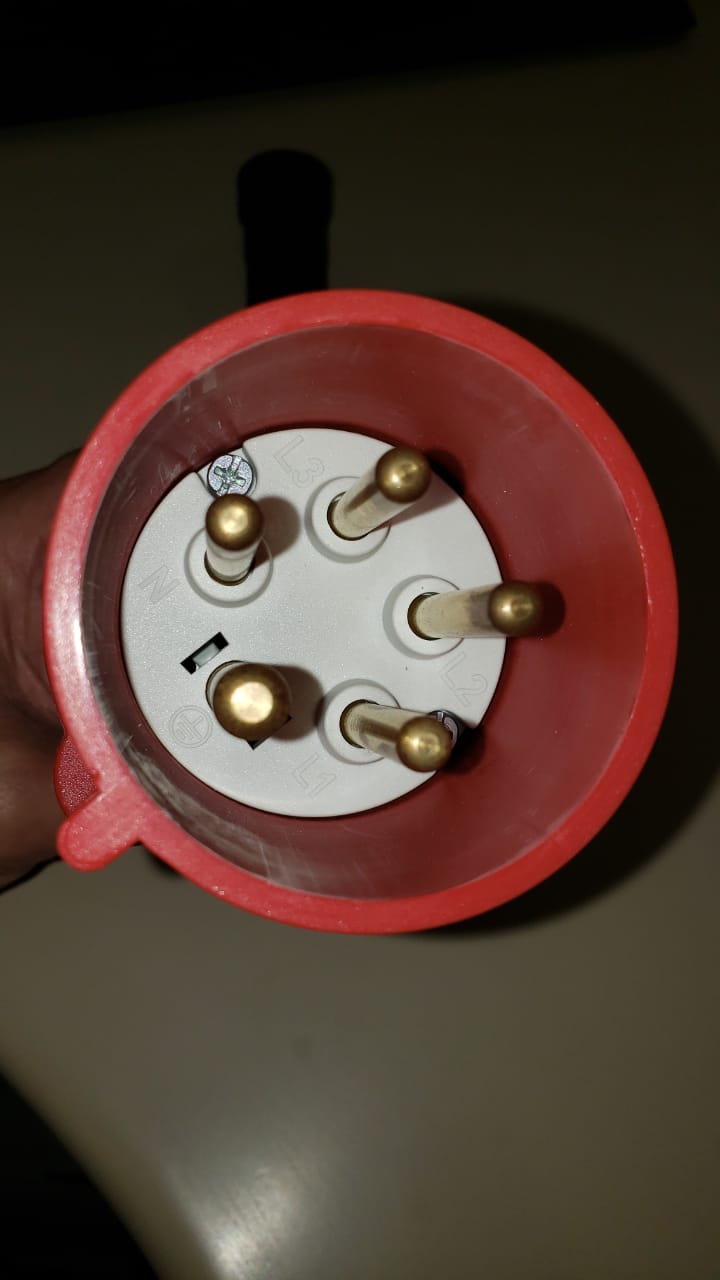

Esse conjunto de conector vermelho não tem as marcações no conector, mas tem a indicação de código e 6h indicando que o pino de terra fica em SEIS horas. (fotos Zeno Nadal)





---

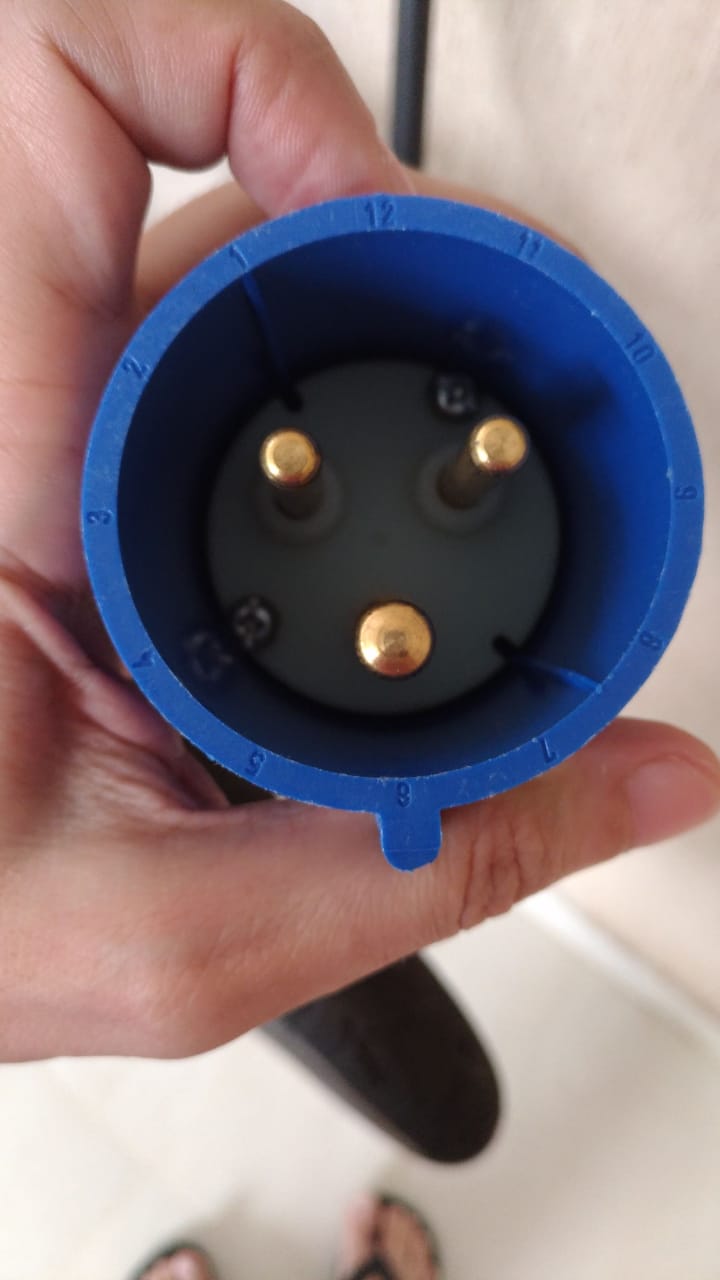

Aqui tem um conjunto macho e fêmea azul. É possível observar que a fêmea está com o sentido normal do relógio e no macho vemos ao contrário.




[ivanfm]

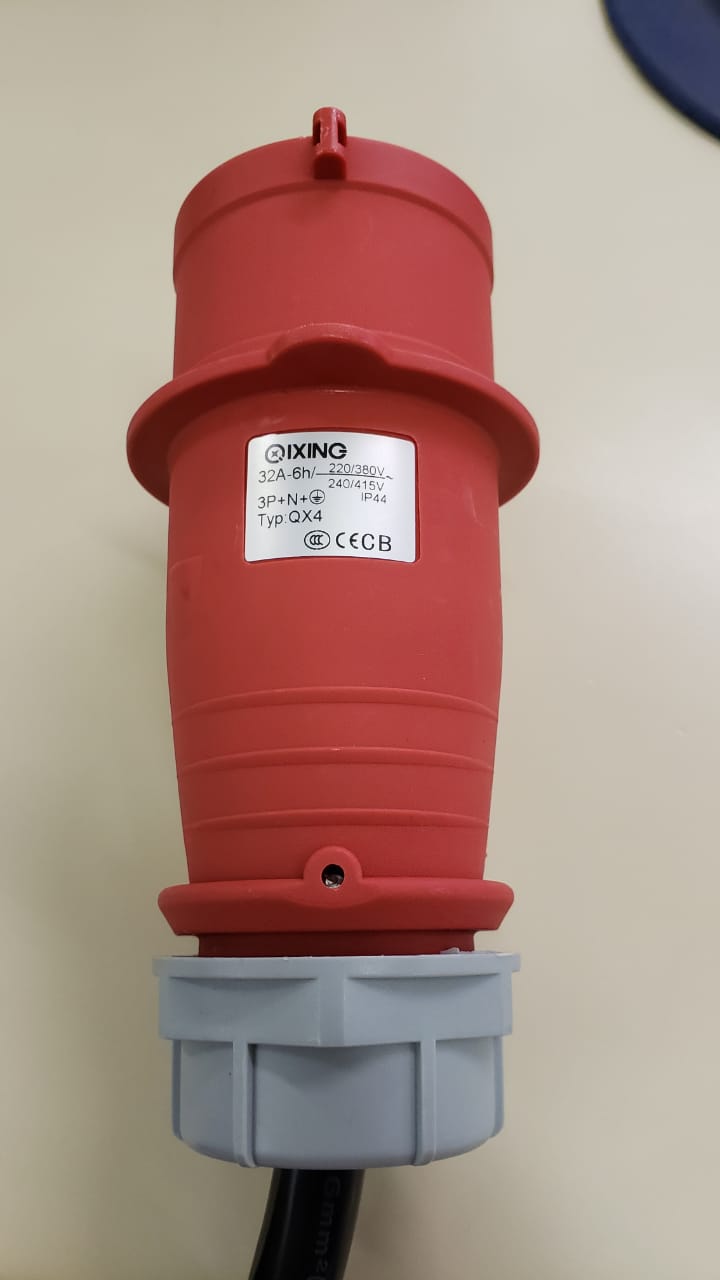

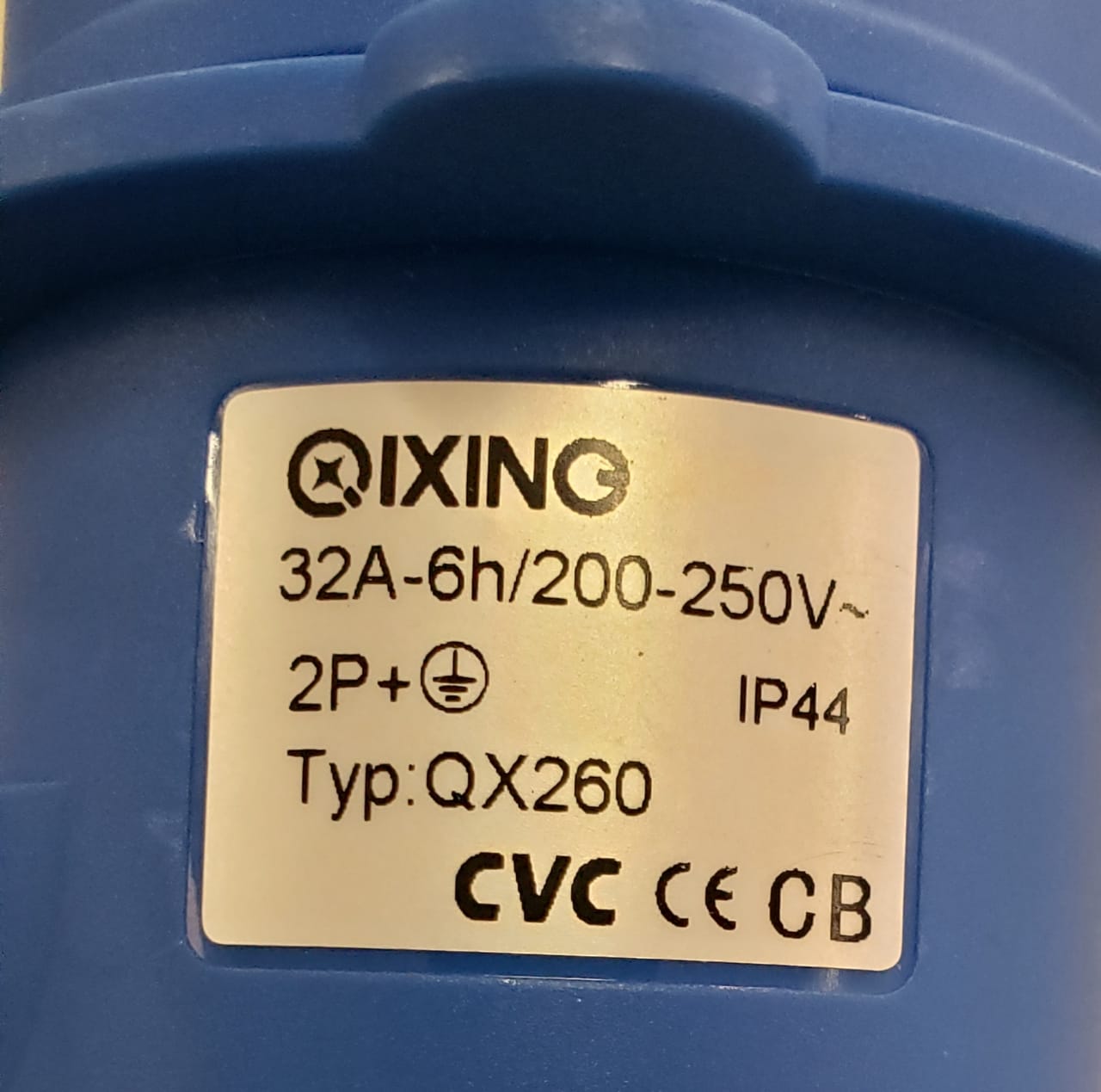

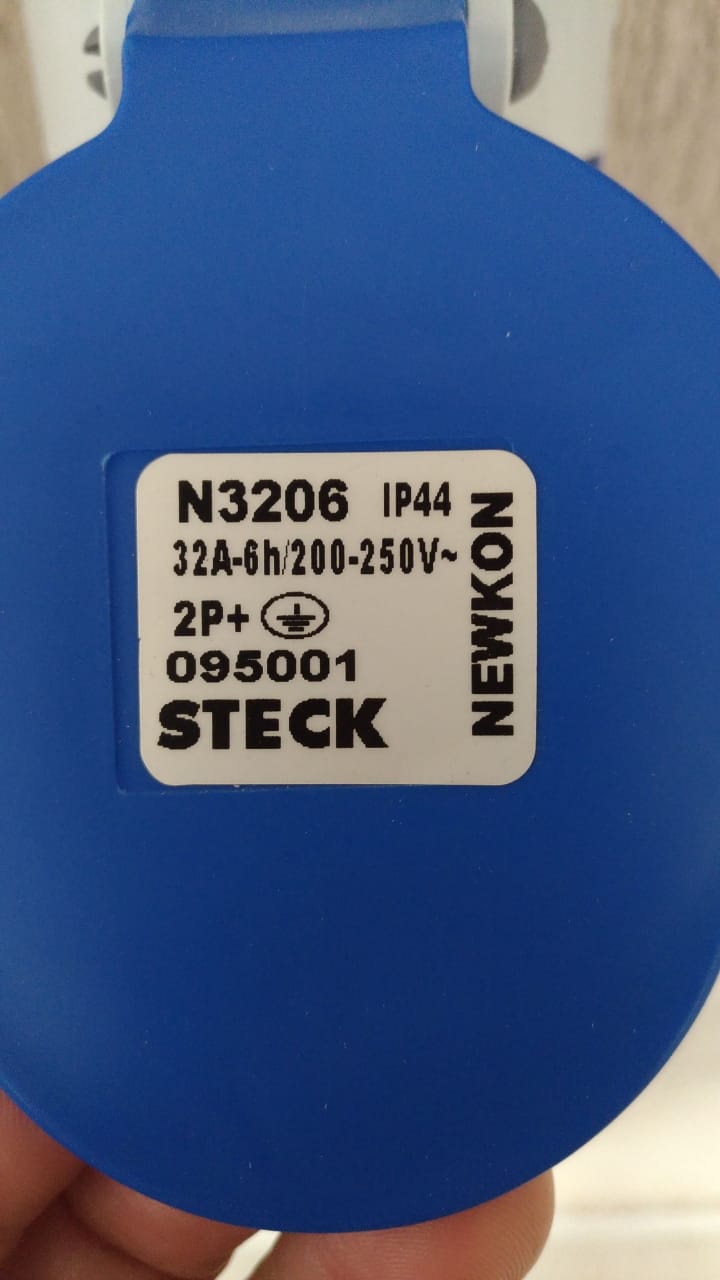

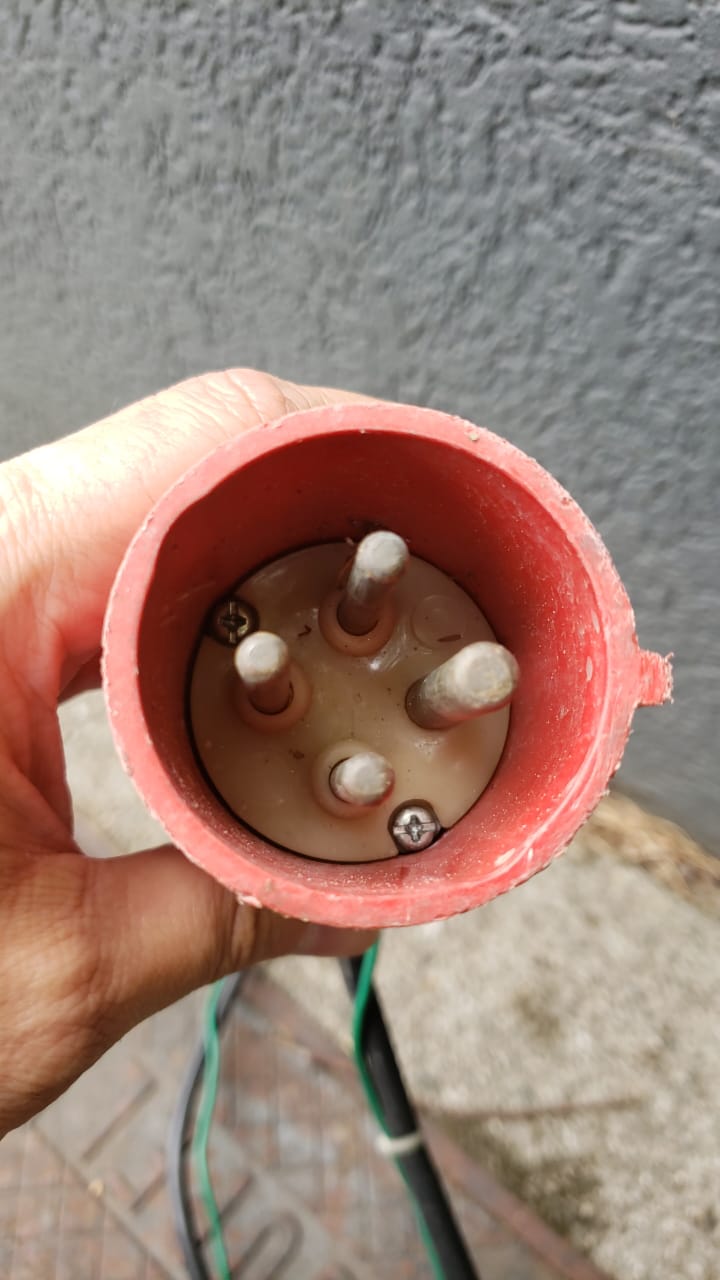

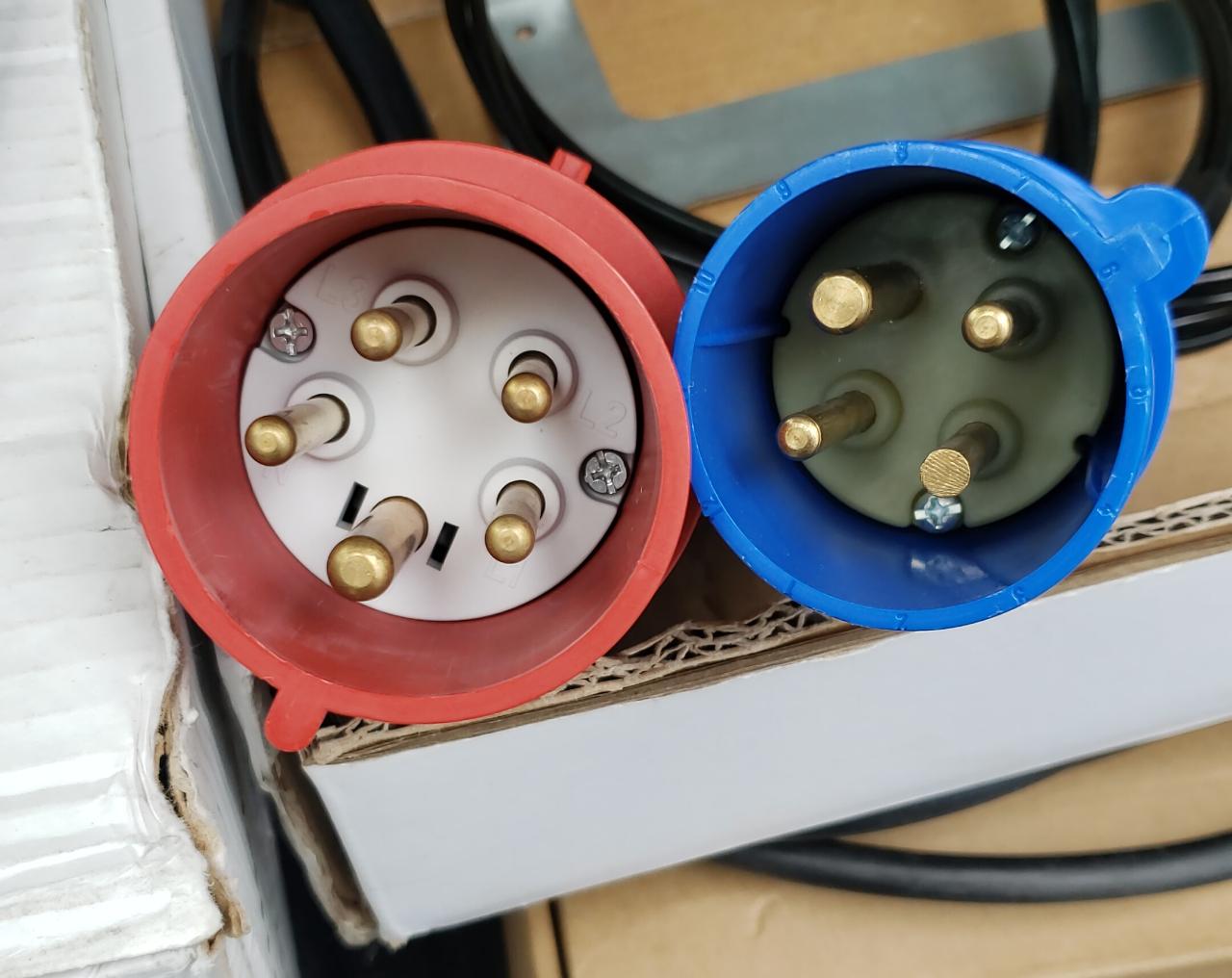

Mais conectores (fotos do Zeno Nadal).

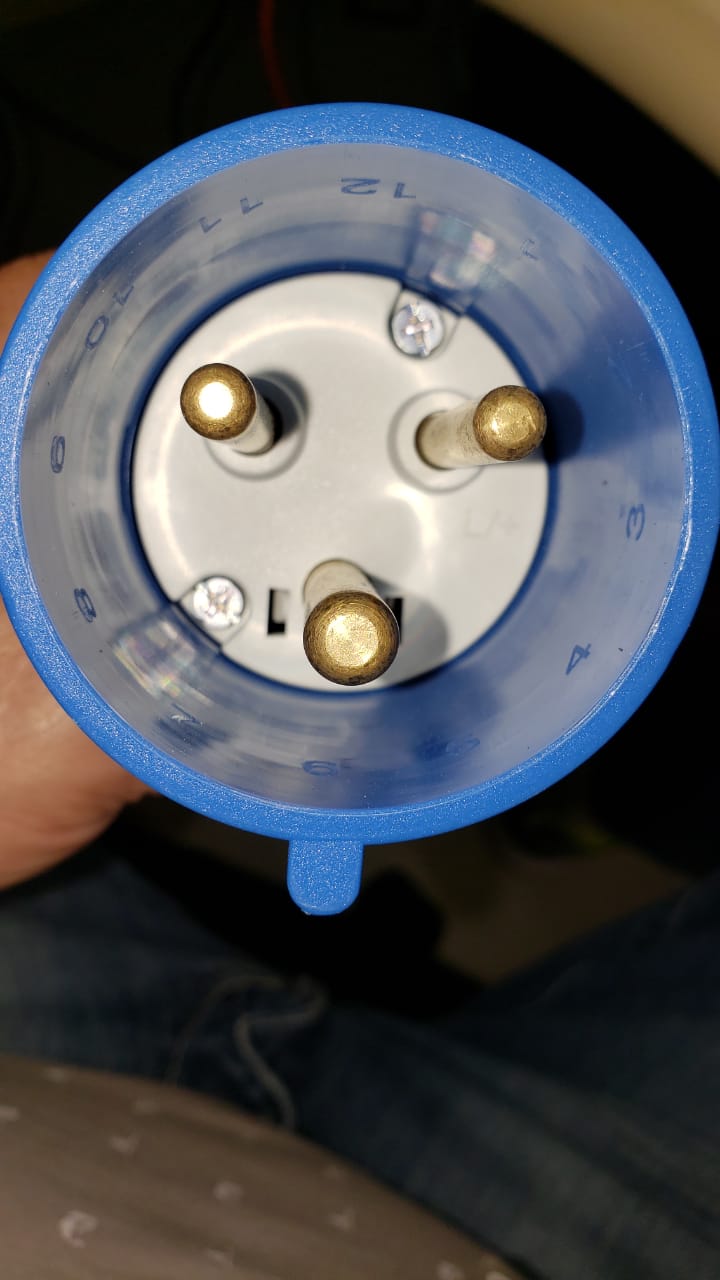

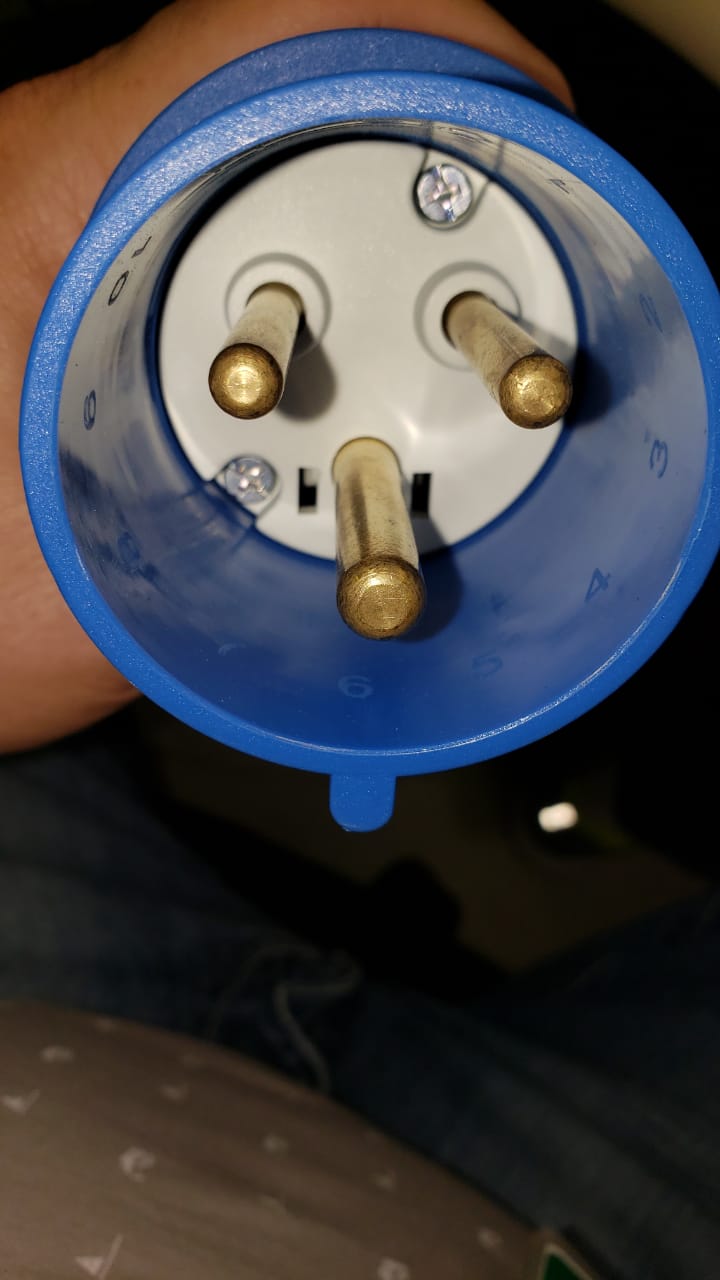

Nesse caso a numeração horaria é gravada na parede interna do conector.






[ivanfm]

Vídeos ensinando como montar esse tipo de tomadas e plugs

---

Ver no youtube

---

---

Ver no youtube

---

---

Ver no youtube

---

[ivanfm]

Essas tomadas também podem ser encontradas em alguns camping e pontos de apoio para MotorHome como esse da Polícia Rodoviária em Chapecó - SC :
